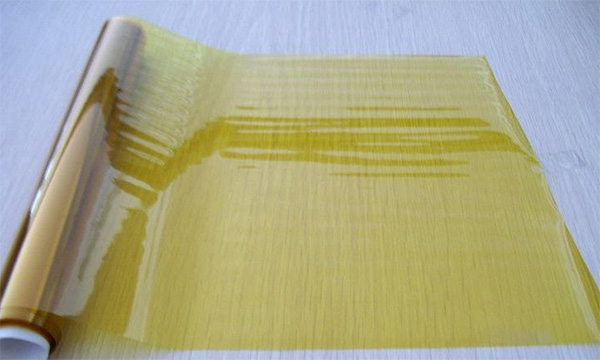

聚酰亞胺薄膜(PolyimideFilm)是性能很好的薄膜類(lèi)絕緣材料，由均苯四甲酸二酐(PMDA)和二氨基二苯醚(DDE)在強(qiáng)極性溶劑中經(jīng)縮聚并流延成膜再經(jīng)亞胺化而成呈黃色透明，相對(duì)密度1.39~1.45，聚酰亞胺薄膜具有優(yōu)良的耐高低溫性、電氣絕緣性、粘結(jié)性、耐輻射性、耐介質(zhì)性，能在-269℃~280℃的溫度范圍內(nèi)長(zhǎng)期使用，短時(shí)可達(dá)到400℃的高溫。玻璃化溫度分別為280℃、385℃和500℃以上。20℃時(shí)拉伸強(qiáng)度為200MPa，200℃時(shí)大于100MPa。特別適宜用作柔性印制電路板基材和各種耐高溫電機(jī)電器絕緣材料。
聚酰亞胺PI復(fù)合膜
一、性能特點(diǎn)：
(1)優(yōu)異的耐熱性。聚酰亞胺的分解溫度一般超過(guò)500℃,有時(shí)甚至更高,是目前已知的有機(jī)聚合物中熱穩(wěn)定性很高的品種之一,這主要是因?yàn)榉肿渔溨泻写罅康姆枷悱h(huán)。
(2)優(yōu)異的機(jī)械性能。未增強(qiáng)的基體材料的抗張強(qiáng)度都在100MPa以上。用均酐制備的Kapton薄膜抗張強(qiáng)度為170MPa,而聯(lián)苯型聚酰亞胺(Upilex S)可達(dá)到400MPa。聚酰亞胺纖維的彈性模量可達(dá)到500MPa,僅次于碳纖維。
(3)良好的化學(xué)穩(wěn)定性及耐濕熱性。聚酰亞胺材料一般不溶于有機(jī)溶劑,耐腐蝕、耐水解。改變分子設(shè)計(jì)可以得到不同結(jié)構(gòu)的品種。有的品種經(jīng)得起2個(gè)大氣壓下、120℃,500h的水煮。
(4)良好的耐輻射性能。聚酰亞胺薄膜在5×109rad劑量輻射后,強(qiáng)度仍保持86%;某些聚酰亞胺纖維經(jīng)1×1010rad快電子輻射后,其強(qiáng)度保持率為90%。
(5)良好的介電性能。介電常數(shù)小于3.5,如果在分子鏈上引入氟原子,介電常數(shù)可降到2.5左右,介電損耗為10，介電強(qiáng)度為100至300kV/mm，體積電阻為1015-17Ω·cm。因此,含氟聚酰亞胺材料的合成是目前較為熱門(mén)的研究領(lǐng)域。
聚酰亞胺PI復(fù)合膜
二、適用領(lǐng)域：
由于PI薄膜具有良好的耐高低溫性能、環(huán)境穩(wěn)定性、力學(xué)性能以及優(yōu)良的介電性能，在眾多基礎(chǔ)工業(yè)與高技術(shù)領(lǐng)域中均得到廣泛應(yīng)用。
軟性電路板：軟性電路板的銅箔基板(FCCL)以及軟性電路板(FPCB)的保護(hù)層的應(yīng)用普遍，且市場(chǎng)也很大。
絕緣材料：電機(jī)電子設(shè)備絕緣、耐高溫電線(xiàn)電纜、電磁線(xiàn)、耐高溫導(dǎo)線(xiàn)、絕緣復(fù)合材料等。
電子產(chǎn)業(yè)領(lǐng)域：印刷電路板的主板、手機(jī)、離手機(jī)、鋰電池等產(chǎn)品。一般來(lái)說(shuō)常用是25m以下的PI膜。
半導(dǎo)體領(lǐng)域應(yīng)用：微電子的鈍化層和緩沖內(nèi)涂層、多層金屬層間介電材料、光電印刷電路板的重要基材。
非晶硅太陽(yáng)能電池領(lǐng)域：透明的PI膜可作為軟性的太陽(yáng)能電池底板。超薄的PI膜可應(yīng)用于太陽(yáng)帆(光帆)。
聚酰亞胺PI復(fù)合膜
聚酰亞胺PI復(fù)合膜
